Vanne de commutation électronique (ESV)

La vanne de commutation ESV est utilisée dans les pompes à chaleur comme vanne de dérivation, par exemple pour commuter le flux de gaz chaud de l'échangeur de chaleur externe (condenseur) vers l'échangeur de chaleur interne.


L'ESV remplace deux électrovannes (généralement une électrovanne NO et une électrovanne NC), ce qui présente les avantages suivants:

  • Réduction du nombre de canaux et d'interfaces
  • Un espace d'installation plus petit
  • Un montage simplifié
  • Une seule étape de montage
  • Ligne de contrôle unique

L'ESV est extrêmement silencieux et économique grâce à son moteur intelligent. Contrairement aux électrovannes, la commande ESV ne consomme pas en permanence un courant élevé. De plus, le moteur permet une commutation en douceur du système et évite ainsi les bruits de commutation trop forts.

Le siège de soupape et le corps de fermeture sont fabriqués dans un matériau inusable et insensible aux impuretés, ce qui garantit une étanchéité interne élevée en permanence.

Caractéristiques techniques importantes:

  • Pour les réfrigérants chimiques R134a ou R1234yf ainsi que les huiles PAG et POE
  • Faible perte de pression (valeur Kv = 2,00 m³/h)
  • Différence de pression de commutation élevée possible (MOPD ≥ 20 bar)
  • Fuite interne très faible (≤ 5 g /h)
  • Faible poids (environ 450g)
  • Tout sens d'installation (fiche électrique pas vers le haut)

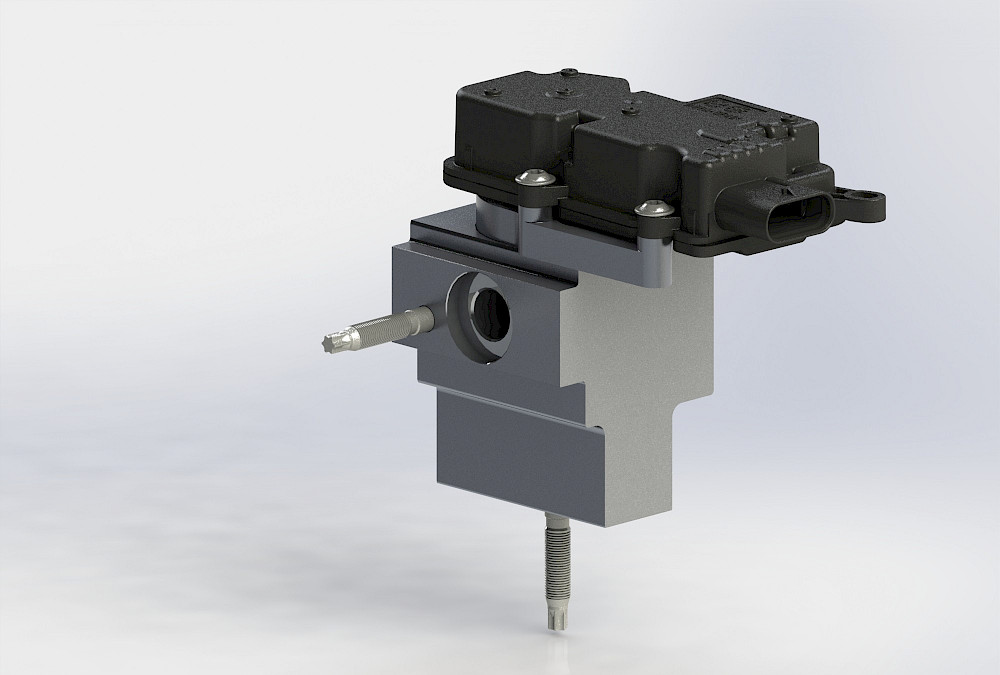

Vanne de commutation électronique:
