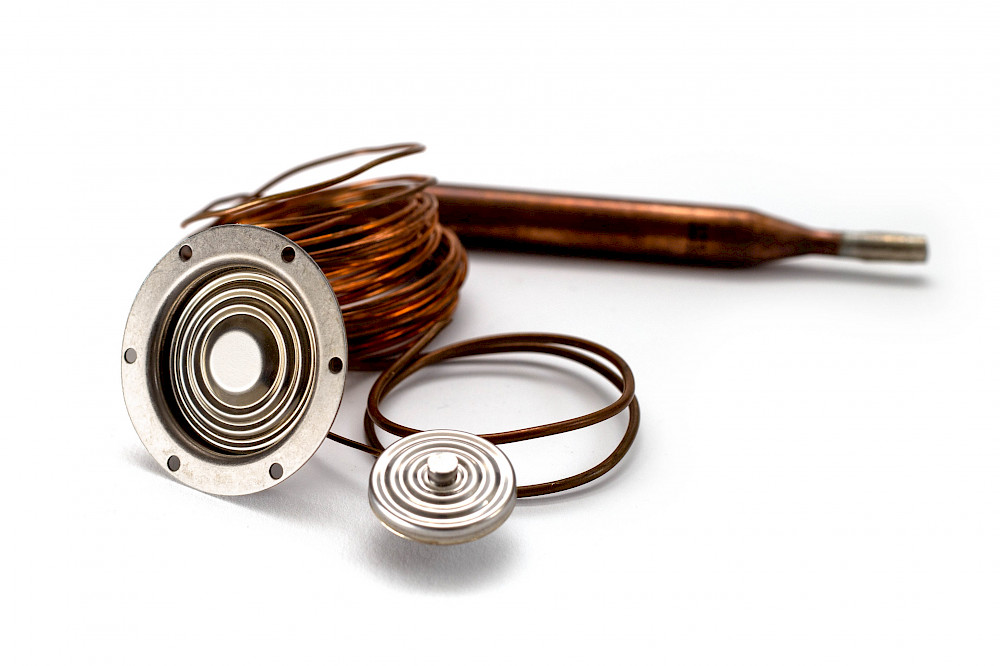

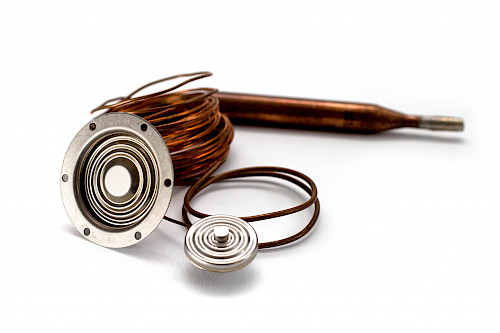

Elément de réglage de température à membrane (TWG)

La dilatation volumétrique du produit de remplissage liée à la température entraîne une déformation de la membrane. Cette modification de course est essentiellement utilisée comme fonction de réglage ou de commutation en liaison avec des composants électroniques ou électrotechniques. Les systèmes à membrane sont également utilisables comme éléments de réglage mécanique directs. En cas de fuite de l'élément, la membrane se met automatiquement en position neutre ceci pouvant également être utilisé comme une fonction de sécurité. La force d'enclenchement maximale dépend de la géométrie et du produit de remplissage.


Caractéristiques:

  • Fonctionnement sans aucune énergie auxiliaire
  • Produit de remplissage: liquide, gaz, agent frigorifique, mélanges
  • dimensions réduites
  • Dilatations de 0,005 jusqu'à 0,10 mm/K
  • Utilisable dans des zones de température de -35°C jusqu'à 380°C
  • Caractéristiques linéaires
  • Limitation de pression et/ou de course (uniquement pour gaz, agent frigorifique et mélanges)
  • Fonction de sécurité
  • Propre fabrication des membranes


Matières

Inox (Membrane et corps), cuivre et étain, divers revêtements selon besoin


Exemples d'application

Protection antigel, thermostat de réfrigérateur, protection de sécurité,
sonde air chaud, détendeur thermostatique de petite dimension.
